Diagramas de estado y clases en sistemas educativos

Wilder Espinoza

Autor

Diagramas de estado y clases en sistemas educativos

En Lideratec Academy enseñamos cómo aplicar el Lenguaje Unificado de Modelado (UML) en contextos reales. En este artículo exploramos dos herramientas fundamentales: el diagrama de estado UML y el diagrama de clases UML, aplicados a sistemas educativos.

Los diagramas UML son esenciales en el diseño de software educativo, ya que permiten visualizar procesos, modelar relaciones y documentar sistemas complejos de manera clara y estandarizada.

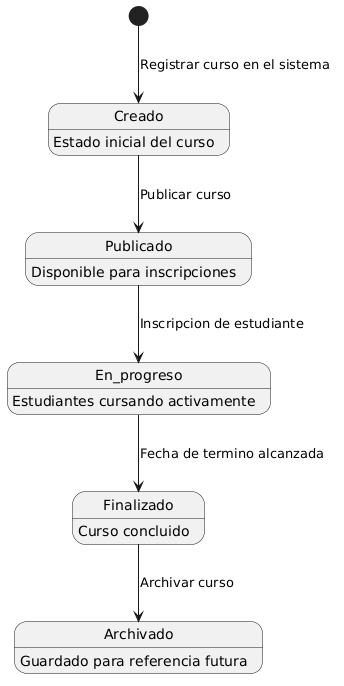

Diagrama de Estado en sistemas educativos

El diagrama de estado UML describe cómo un objeto cambia de condición a lo largo de su ciclo de vida.
Por ejemplo, en un sistema de gestión de cursos, el objeto Curso puede pasar por los siguientes estados:

  • Creado → registrado en el sistema.
  • Publicado → disponible para inscripciones.
  • En progreso → estudiantes cursando activamente.
  • Finalizado → curso concluido.
  • Archivado → guardado para referencia futura.

Eventos clave: publicar curso, inscripción de estudiante, fecha de término alcanzada, archivar curso.
Este enfoque ayuda a visualizar el flujo de estados y a detectar posibles errores de lógica en el sistema.

PlantUML Syntax:<br /> @startuml<br /> [*] –> Creado : Registrar curso en el sistema<br /> Creado –> Publicado : Publicar curso<br /> Publicado –> En_progreso : Inscripcion de estudiante<br /> En_progreso –> Finalizado : Fecha de termino alcanzada<br /> Finalizado –> Archivado : Archivar curso</p> <p>Creado : Estado inicial del curso<br /> Publicado : Disponible para inscripciones<br /> En_progreso : Estudiantes cursando activamente<br /> Finalizado : Curso concluido<br /> Archivado : Guardado para referencia futura<br /> @enduml<br />

Diagrama de Clases en sistemas educativos

El diagrama de clases UML muestra las entidades principales y sus relaciones.
Por ejemplo, en un sistema educativo, las clases más relevantes son:

  • Curso: atributos (nombre, descripción, fechas, estado) y métodos (publicar, iniciar, finalizar, archivar).
  • Estudiante: atributos (nombre, email, idEstudiante) y métodos (inscribirse, completar curso).
  • Matrícula: atributos (idMatrícula, fechaInscripción) y relación entre Estudiante y Curso.

Relaciones principales:

  • Un estudiante puede tener varias matrículas.
  • Una matrícula pertenece a un curso.
  • Un curso puede tener múltiples estudiantes inscritos.

PlantUML Syntax:<br /> @startuml<br /> class Curso {<br /> – nombre : String<br /> – descripcion : String<br /> – fechaInicio : Date<br /> – fechaFin : Date<br /> – estado : String</p> <p>+ publicar()<br /> + iniciar()<br /> + finalizar()<br /> + archivar()<br /> }</p> <p>class Estudiante {<br /> – nombre : String<br /> – email : String<br /> – idEstudiante : int</p> <p><span dir=+ inscribir(curso: Curso)
+ completarCurso(curso: Curso)
}

class Matricula {
– idMatricula : int
– fechaInscripcion : Fecha
}

Estudiante –> Matricula : 1..* a 0..*
Matricula –> Curso : 1 a 1
@enduml
" usemap="#plantuml_map">

Valor educativo

  • Los diagramas UML en educación permiten a los estudiantes comprender mejor la arquitectura de sistemas.
  • Facilitan la documentación clara y la comunicación entre equipos de desarrollo.
  • Son una herramienta clave para evaluaciones prácticas en cursos de informática y sistemas.
